Ребро жорсткості

У базовій комплектації каркас стелажу – це конструкція зі стійок, планок та підп’ятників.
Такі стелажі розраховані на невелике навантаження на полицю.
Найчастіше деталі каркасу стелажу виготовляють із сталевого листа товщиною 0,8 – 1,5 мм із оцинкованим або полімерним покриттям.

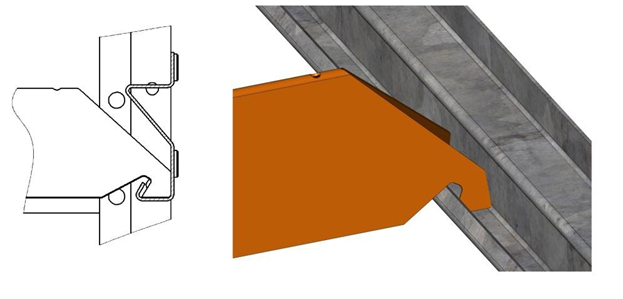

Стелажі, розраховані на навантаження від 300 кг, укомплектовані додатковою деталлю – рубом жорсткості. Це деталь, яка встановлюється на балку без додаткових елементів з’єднання, а потім уже лягає настил – полиця.
Ребро жорсткості виготовляється з матеріалу, що й стелаж.

У металевих стелажах від компанії АБРА можна виділити такі варіанти ребер жорсткості:

1. Ребро жорсткості для стелажв з навантаженням до 300 кг
2. Ребро жорсткості для стелажів SN пофарбоване
3. Ребро жорсткості для стелажв з навантаженням 300-500 кг на полицю
4. Ребро жорсткості для стелажів SN

Основні стандарти монтажу ребер жорсткості прописані у паспортах на наші металеві стелажі.
Стелажі, які розраховані на навантаження від 300 до 500 кг, комплектуються ребрами жорсткості в залежності від ширини полиць.

Існують основні принципи монтажу ребер жорсткості, котрі конструктори зібрали в єдину схему установки, але вони відрізняються в стелах серії ЧК-300, ЧК-500 і SN

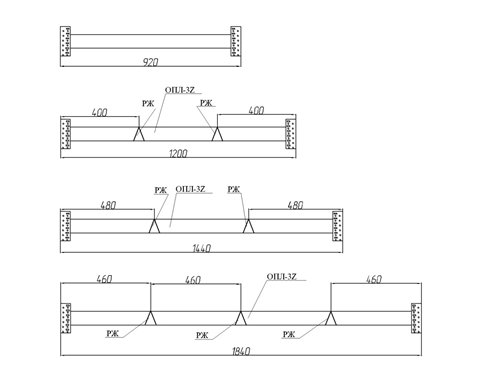

Схема установки ребер жорсткості в серії ЧК-300:

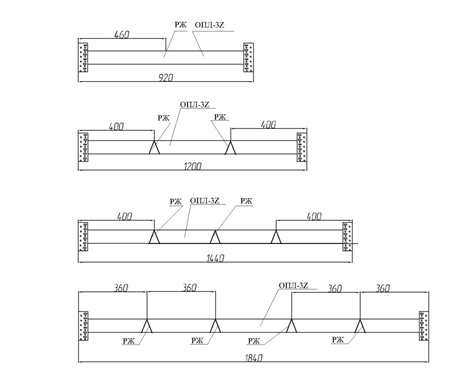

Схема встановлення ребер жорсткості в серії ЧК-500:

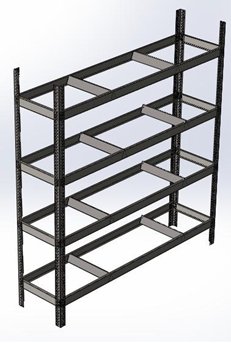

Схема встановлення ребер жорсткості в стелажах підвищеного навантаження відрізняється:

Рекомендована кількість ребер жорсткості в стелажах серії SN залежить від довжини полиць (корисний отвір):

Довжина полиць	Кількість ребер жорсткості
1230 мм	2 шт.
1535 мм	3 шт.
1840 мм	3 шт.
2450 мм	4 шт.

Тобто, ребро жорсткості – одна з чимало важливих деталей, що використовується як додаткова основа при великих навантаженнях.
